◆ 安裝方式：貼壁式
燃?xì)獾叵鹿艿谰孤┍O(jiān)測報警器系統

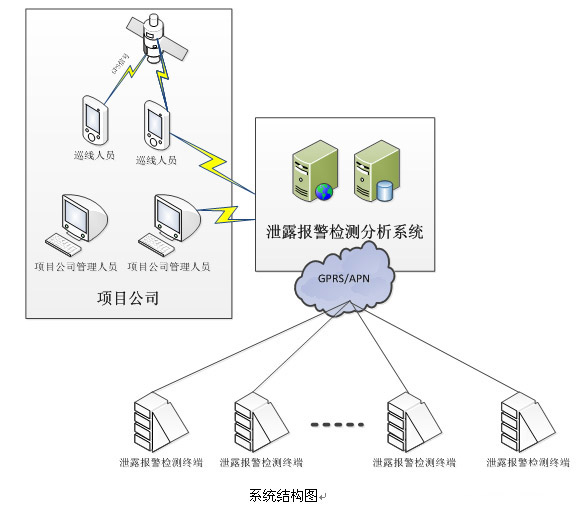

一、解決方案
燃?xì)獾叵鹿艿谰孤┍O(jiān)測報警器系統

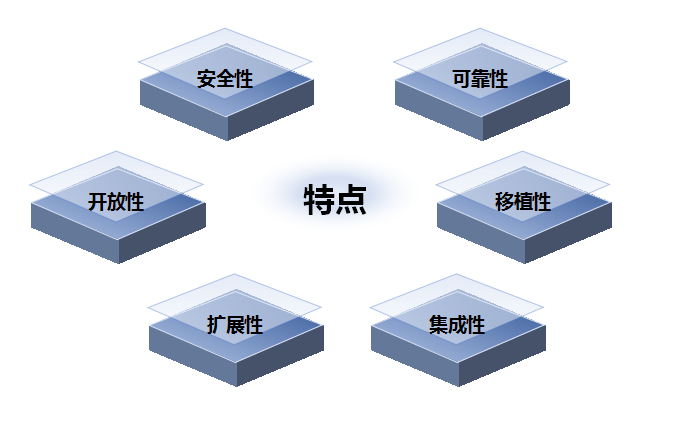

二、方案特點
安全性，可靠性，開放性，移植性，擴展性，集成性
三、功能描述
WEB實時發布
操作界面采用WEB方式展現，方便相關管理人員通過WEB瀏覽方式；WEB瀏覽具有權限限制，合法登錄的用戶才可以訪問和使用系統。
數據接口
系統可將數據轉發給其他系統（如SCADA系統）。
易于擴展
系統的軟件架構設計合理易于擴展。
報警信息推送
系統可根據報警信息，通知負責人員，根據任務的執行情況，進行調度任務的處理。
數據采集
可以采集泄漏報警檢測終端的現場數據，也可支持透?jìng)鞣绞街苯硬杉悄軆x表的數據，每個點采集方案可設如自定義頻率、間隔、時刻等，可單個或批量設定。

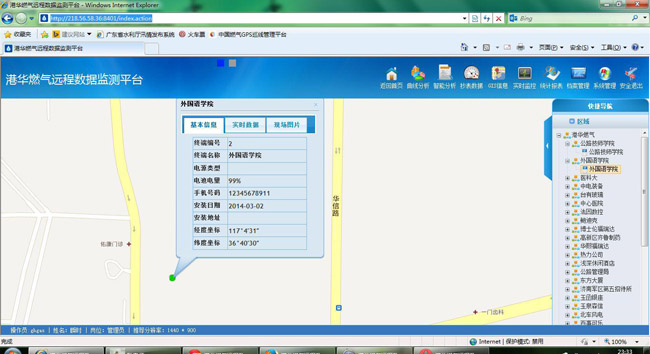

圖形化數據展現
支持地理圖形式的數據展現，可以通過標記的地理位置查詢泄漏監測點終端數據，在地圖上會顯示各閥門井（室）的詳細位置、終端設備的安裝信息、終端設備的配置信息、終端設備的實時數據，如遇超限報警可突出顯示。

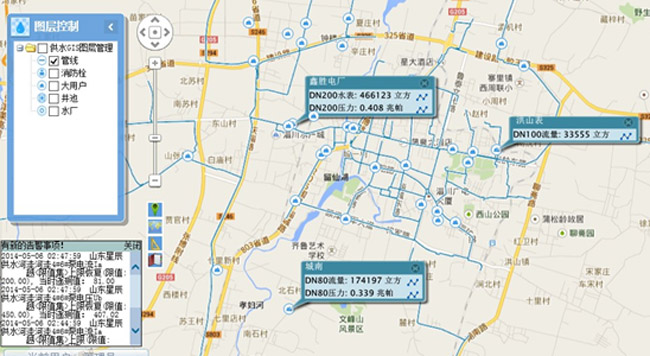

數據圖形展現

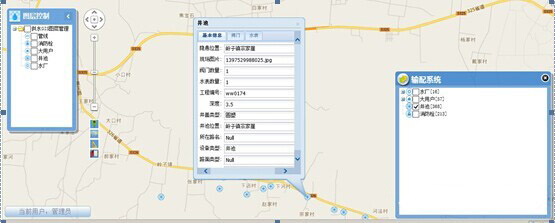

顯示各閥門井（室）的詳細位置

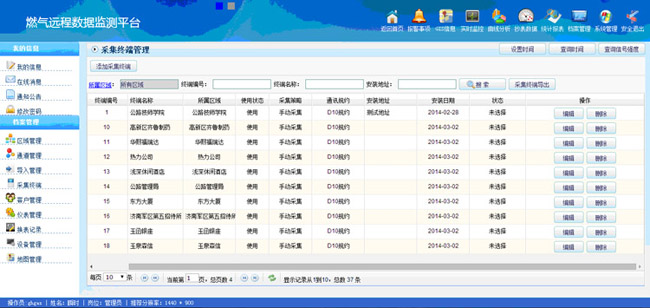

檔案管理
支持閥門井（室）、泄漏報警檢測終端、人員的檔案管理。檔案信息包括閥門井（室）名稱、編號、位置、建設時間、維修記錄、巡檢記錄、終端參數、調零記錄、維護記錄、配置記錄等。
檔案管理
異常報警
泄露報警、水位變化等信號進行異常突變報警。

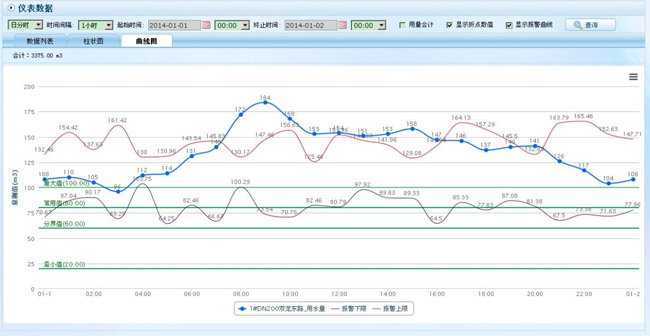

固定值報警，報警限值曲線可以伴隨實測值曲線同時展示。
固定值報警將設置閥門井（室）內泄漏濃度報警上下限。
泄漏報警
四、智慧云服務
系統支持云平臺服務，用戶可直接使用，無需自建服務器及中心軟件。
“云服務”解決方案通過物聯網、虛擬化、云計算等技術，實現了工業、商業用戶、居民 用戶的遠程數據采集、處理、控制、分析和管理。
方案由“云”服務主站系統、通訊鏈路和遠傳數據終端三部分組成；其中“云”服務主站 系統采集和處理多種終端數據，具有安全加密機制，可通過瀏覽器安全的實時監測、控制和管 理現場的用氣情況；遠傳數據終端可采集各種信號數據，具備多種通訊方式。

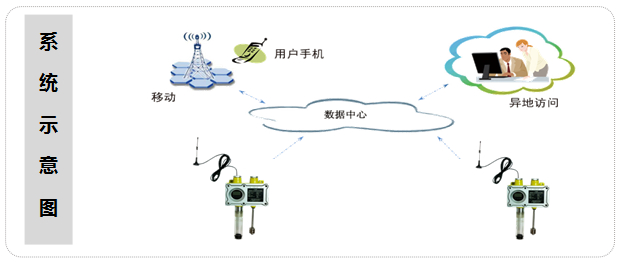

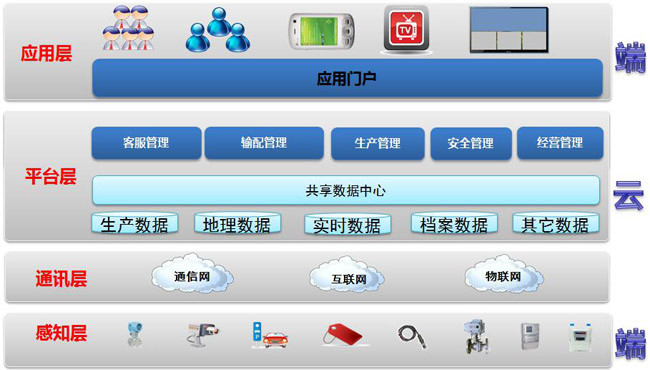

智慧云服務展示圖

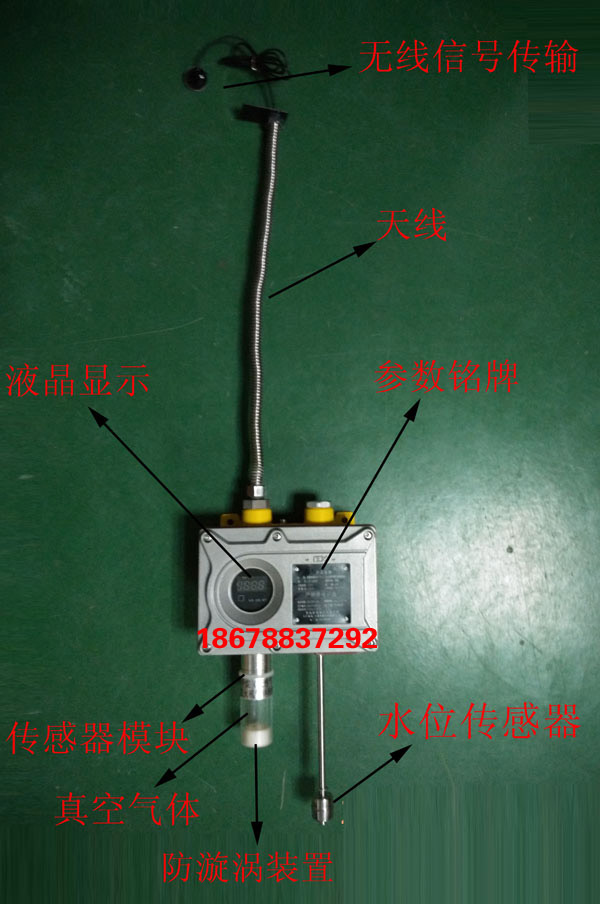

五、泄露報警終端（iES-D10）
l探測器LED顯示、標定方便；
l傳感器采用國外一線品牌，抗硫、抗硅中毒，抗?jié)駸嵝Ч茫?/span>
l防盜裝置，設備異常移動報警；
l防漩渦裝置，防止湍急的水流浸沒傳感器；
l模塊化設計，便于更換。
l信號強度查詢，通訊故障報警
l具有遠程升級功能，可通過手機或GPRS進行升級
序號 | 項目 | 描述 |
| 序號 | 項目 | 描述 |
1 | 工作電壓 | DC5V – DC8V | 7 | 測量范圍 | （0-100）%LEL | |
2 | 待機電流 | ≤20UA | 8 | 傳感器原理 | 催化燃燒式 | |
3 | 無線發射頻率 | ≤2W | 9 | 采樣方式 | 泵吸式 | |
4 | 采樣頻率 | 15min/次 | 10 | 防爆等級 | Exd IIB CT 6 GB | |
5 | 數據上傳 | 2h/次 | 11 | 工作溫度 | -20℃ ~ 70℃ | |
6 | 工作時間 | ≥12月 | 12 | 工作濕度 | ≤95%RH |
天然氣屬于易燃易爆氣體，天然氣管道遍布整個城市，尤其閥門井（室）數量眾多，客觀上存在安全隱患。基于天然氣輸配環節的安全要求，有必要對城市燃?xì)夤芫W(wǎng)地下管道的密閉空間進行定時檢測，以保護燃?xì)夤矩?cái)產和市民的生命安全。
因此建設一個技術先進、通用的城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器分析系統十分必要。
城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器分析系統用來監測燃?xì)夤艿谰?、閥門井（室）及電氣井等地下設施可能出現的燃?xì)庑孤┣闆r和水位情況，及時發現可能的事故狀況。
城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器分析系統基于互聯網應用模式B/S架構，采用IE瀏覽器作為操作窗口，提高系統的易用性，提供友好的操作界面。軟件系統支持鼠標、鍵盤及快捷鍵的操作。系統提供監控機制，包括業務監控、網絡監控、平臺監控、數據庫監控等，提高系統的可維護性。
系統通過集群、冗余、備份等技術保證系統的可靠性，消除系統的單點故障，能夠滿足系統最長無故障工作時間等性能要求。軟件系統采用良好的體系結構與設計思路，保證系統良好的響應速度，以及較高的并發處理的能力，并能在不影響系統運轉的情況下做到軟件模塊的在線測試、更新、加載；重要數據的傳輸提供斷點續傳的功能，保證數據的安全。
城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器分析系統軟件平臺采用青島積成自主研發的ZA-D1000系統，具有以下功能：
1、數據采集與管理
1）數據采集與處理功能
可采集以城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器終端的現場數據，也可支持透?jìng)鞣绞街苯硬杉悄軆x表的數據，每個點采集方案可設如自定義頻率、間隔、時刻等。
2）數據補招
可以在通訊中斷恢復等異常情況下進行數據補招，保證系統數據的完整性，補招時間跨度可以自定義。實時數據和歷史數據可統一采集并存檔管理。
3）圖形化展示
系統支持實時數據和歷史數據的展示。
支持地理圖形式的數據展現，可以通過標記的地理位置查詢用戶用氣數據，也可以通過用戶信息定位用戶的地理位置。
在地圖上會顯示各閥門井（室）的詳細位置、終端設備的安裝信息、終端設備的配置信息、終端設備的實時數據，如遇超限報警可突出顯示。
2、檔案管理
支持閥門井（室）、城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器終端、人員的檔案管理。檔案信息應包括閥門井（室）名稱、編號、位置、建設時間、維修記錄、巡檢記錄、終端參數、調零記錄、維護記錄、配置記錄等。
支持集中管理、分類管理等多種管理方式，其中集中管理用于統一報警、統一預測等，分類管理用于報警分析、統計分析等。系統支持龐大節點用戶數量情況下的集中管理。
3、異常報警
與專用硬件平臺結合，可進行非法入侵、異常移動等報警；可對持續微小泄露等進行報警；泄露報警、水位變化等信號進行異常突變報警。
可自動分析系統采集的探測數據，可對氣體探測器及終端硬件本身的工作情況進行分析和診斷，進行硬件異常報警。
4、數據挖掘
系統可根據近1-6個月數據進行數據挖掘，分析出異常事項高發區域、高發季節或時間。
系統可根據數據挖掘預測出可能會發生泄漏的閥門井（室）。
5、安檢管理
常規安檢管理：常規安檢提醒、安檢信息單派發與回錄。
異常觸發安檢：觸發報警、監控異常等用戶系統自動進行安檢提示。
安檢事項管理：對安檢事項實施閉環管理，支持文字、圖片、多媒體等信息的備案。
可與巡線終端結合實時記錄巡線安檢人員的位置信息，可在城市地圖上顯示所有巡線人員位置，巡線人員狀態，巡線人員速度等巡線信息；可對巡線人員進行搜索定位；可對巡線人員下達工作指令。
城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器分析系統的硬件部分為一體化的城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器終端，方便安裝和維護。
城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器終端的主要技術特點如下：
1、外殼采用防爆防水設計防爆級別為ExdⅡBT6 GB， 防水級別為IP68 即使整個浸沒智能終端浸沒在1米深的水中也不會損壞傳感器和整體部件。整個系統采用本安設計適合于井區使用。
2、智能終端外置水位開關，當水位上升到傳感器部位時，智能終端想上位機發出水位超限信號，同時傳感器處于斷電狀態。當水位低于設定低點時向上位機發出信號解除報警狀態。
3、智能終端采用機械結構和氣堵方式對傳感器進行防水保護。
4、終端采用可視人機界面，液晶顯示。能夠采用紅外遙控器現場校準，也可采用數據終端通過上位機對傳感器進行數據校準。
5、使用了低功耗、抗硅、抗硫化氫的傳感器，降低了電池的負荷。采用比較密集的采樣頻率來對現場氣體進行監控。在無故障，無報警時智能終端每45分鐘向主機傳送一次數據，如發生報警、故障，終端馬上把數據發給終端。達到報警下限時報警間隔為5分鐘（可調），達到報警上限時報警間隔為2分鐘（可調）。所有數據均可通過上位機、遙控器現場調試。
6、智能終端采用電池供電，采用的是磷酸錳鋰電池，這種電池自放電極低，并且符合本安認證。電池采用了模塊化安裝，換裝方便。
7、智能系統內部采用模塊化設計，全部線路板、電池采用膠封。即使在防水密封出現問題時也不會損壞整個終端。
8、系統帶有自診斷功能，當傳感器、電池等關鍵元器件發生故障，或電池電壓低于3.3V時就會先上位機發出故障信號，且能夠上報詳細故障狀態。當電池電壓低于3.3V時還可以工作15天給更換電池留出充足空間。
9、智能模塊采用一體式裝配，貼壁安裝（有安裝支架）。防止浸水時殼體隨水流擺動進水。
10、采用高性能的傳感器，同時傳感器內加裝溫濕度傳感器對氣體傳感器進行二次補償，保證傳感器的穩定性。
11、內嵌31級無線信號放大，自動根據信號強度進行調節。GPRS 覆蓋的地域均能使用，不受距離和范圍限制。
基于天然氣輸配環節的安全要求,建設城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器分析系統已是大勢所趨，濟南德耐電子有限公司的城市地下管道閥門井（室）燃?xì)庑孤﹫?bào)警器分析系統一經推出，便受到中燃集團的大力支持，也在章丘天然氣輸氣管網數據采集與監控系統項目, 中得到了很好的應用，切實有效地為各項目公司改善了生產運營管理水平，提高了安全運營率，提高了經濟效益，獲得了業主的一致好評。
城市燃?xì)夤艿谰畾怏w探測器通過公安部消防產品型式認可證書CCCF、國家消防電子產品質量監督檢驗中心檢驗報告、中華人名共和國制造計量器具許可證CMC、防爆合格證。
濟南德耐電子有限公司生產的城市燃?xì)夤艿谰畾怏w探測器的廠家，已獲得國家消防電子產品檢測中心頒發的消防產品型式認可證書，具有國家質量技術監督部門頒發的計量器具生產許可證。
